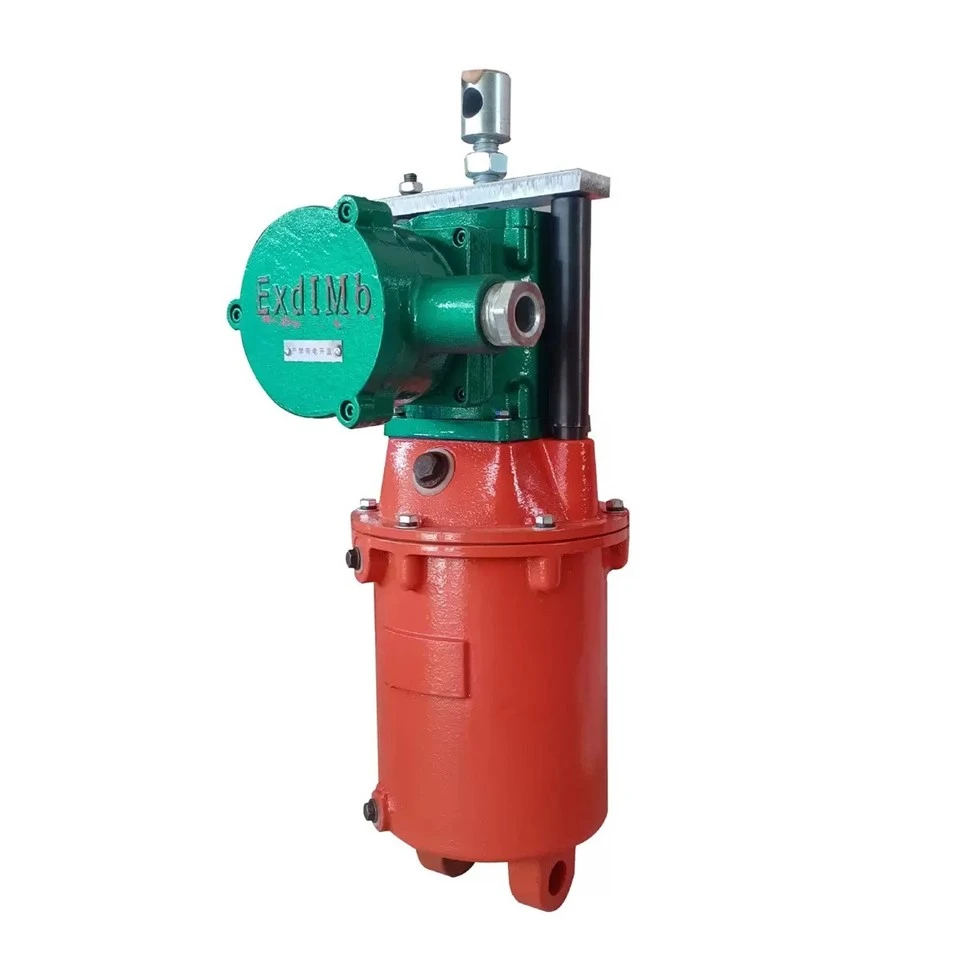

Серия BYT1 Взривозащитен-Електро{2}}хидравличен тласкач
-
Общ преглед на продукта
Тип продукт:Серия BYT1 Взривозащитен-Електро{2}}хидравличен задвижващ механизъм
Основна функция:
Центробежна-помпа, задвижвана от мотор, генерира хидравлично налягане, като движи тласкач в линейно движение, за да задейства барабанна спирачка, като по този начин задейства или освобождава спирачката.
Основни индустрии на приложение:
- Подземни въглищни мини с експлозивни смеси от метан или въглищен прах
- Фабрики с експлозивна газова среда (напр. химически заводи, пристанища, заводи за обработка на метали)
Ключови предимства:
- Надеждна взриво{0}}защитена конструкция, която отговаря на приложимите стандарти
- Плавна и тиха работа с нисък стартов ток
- Отлично уплътнение и високо ниво на защита, подходящи за тежки условия на работа
- Възможност за чести цикли на старт-стоп и непрекъсната работа
Обозначение на модела на спирачката
Технически чертежи и размери
|
Модел тласкащо устройство |
Номинална тяга (kg.f) |
оценено пътуване (mm) |
двигател капацитет (kw) |
номинално напрежение (V) |
Номинален ток (A) |
Време на действие (s) |
честота (c/h) |
D |
D1 |
D2 |
D3 |
H |
H1 |
L1 |
L2 |
L4 |
C |
C1 |
тегло (кг) |
|
|
издигам се |
упадък |
|||||||||||||||||||
|
BYT1-18ZB/2 |
18 |
25 |
0.06 |
380 |
0.32 |
0.6 |
0.4 |
720 |
12 |
12 |
137 |
25 |
343 |
321 |
25 |
50 |
229 |
15 |
12 |
10 |
|
BYT1-25ZB/4 |
25 |
40 |
0.06 |
380 |
0.32 |
0.7 |
0.4 |
720 |
12 |
16 |
154 |
25 |
386 |
360 |
32 |
64 |
237 |
18 |
16 |
13 |
|
BYT1-25ZC/4 |
25 |
40 |
0.06 |
380 |
0.32 |
0.7 |
0.4 |
720 |
12 |
16 |
154 |
25 |
408 |
380 |
32 |
64 |
237 |
18 |
16 |
13 |
|
BYT1-45Z/4 |
45 |
40 |
0.14 |
380 |
0.45 |
0.7 |
0.4 |
720 |
16 |
20 |
178 |
30 |
496 |
460 |
47 |
94 |
244 |
23 |
20 |
20 |
|
BYT1-45Z/5 |
45 |
50 |
0.14 |
380 |
0.45 |
0.7 |
0.4 |
720 |
16 |
20 |
178 |
30 |
496 |
460 |
47 |
94 |
244 |
23 |
20 |
20 |
|
BYT1-45Z/6 |
45 |
60 |
0.14 |
380 |
0.45 |
0.7 |
0.4 |
720 |
16 |
20 |
178 |
30 |
496 |
460 |
47 |
94 |
244 |
23 |
20 |
20 |
|
BYT1-90Z/6 |
90 |
60 |
0.25 |
380 |
0.58 |
0.8 |
0.5 |
720 |
20 |
25 |
210 |
40 |
600 |
555 |
60 |
120 |
270 |
30 |
25 |
30 |
|
BYT1-90Z/8 |
90 |
80 |
0.25 |
380 |
0.58 |
0.8 |
0.5 |
720 |
20 |
25 |
210 |
40 |
600 |
555 |
60 |
120 |
270 |
30 |
25 |
30 |
|
BYT1-125Z/10 |
125 |
100 |
0.4 |
380 |
0.7 |
0.75 |
0.6 |
720 |
25 |
25 |
254 |
50 |
745 |
695 |
40 |
90 |
295 |
30 |
25 |
55 |
|
BYT1-180Z/8 |
180 |
80 |
0.4 |
380 |
0.7 |
1 |
0.6 |
720 |
25 |
30 |
254 |
50 |
820 |
765 |
85 |
170 |
295 |
40 |
30 |
58 |
|
BYT1-180Z/10 |
180 |
100 |
0.4 |
380 |
0.7 |
1 |
0.6 |
720 |
25 |
30 |
254 |
50 |
820 |
765 |
85 |
170 |
295 |
40 |
30 |
58 |
|
BYT1-180Z/12 |
180 |
120 |
0.4 |
380 |
0.7 |
1 |
0.6 |
720 |
25 |
30 |
254 |
50 |
820 |
765 |
85 |
170 |
295 |
40 |
30 |
58 |
|
BYT1-320Z/12 |
320 |
120 |
1.1 |
380 |
2.5 |
0.9 |
0.9 |
720 |
35 |
35 |
375 |
55 |
877 |
815 |
100 |
190 |
433 |
44 |
35 |
130 |
|
BYT1-320Z/20 |
320 |
200 |
1.1 |
380 |
2.5 |
2.4 |
2 |
470 |
35 |
35 |
375 |
55 |
957 |
895 |
100 |
190 |
433 |
44 |
35 |
140 |
|
Модел тласкащо устройство |
Сила на спирачната пружина (кг. f) |
оценено пътуване (mm) |
двигател капацитет (kw) |
номинално напрежение (V) |
Номинален ток (A) |
Време на действие (s) |
честота (c/h) |
D |
D1 |
D3 |
H |
H1 |
L1 |
L2 |
L3 |
L4 |
C |
C1 |
тегло (кг) |
|
|
издигам се |
упадък |
|||||||||||||||||||
|
BYT1-25/4 |
20 |
40 |
0.06 |
380 |
0.32 |
0.7 |
0.4 |
720 |
12 |
16 |
25 |
408 |
380 |
32 |
64 |
228 |
237 |
18 |
16 |
15 |
|
BYT1-45/6 |
40 |
60 |
0.12 |
380 |
0.45 |
0.7 |
0.4 |
720 |
16 |
20 |
30 |
496 |
460 |
47 |
94 |
266 |
244 |
23 |
20 |
23 |
|
BYT1-90/8 |
70 |
80 |
0.25 |
380 |
0.58 |
0.8 |
0.5 |
720 |
20 |
25 |
40 |
600 |
555 |
60 |
120 |
320 |
270 |
30 |
25 |
33 |
|
BYT1-125/10 |
90 |
100 |
0.4 |
380 |
0.7 |
0.75 |
0.6 |
720 |
25 |
25 |
50 |
745 |
695 |
40 |
90 |
390 |
295 |
30 |
25 |
59 |
|
BYT1-180/12 |
105 |
120 |
0.4 |
380 |
0.7 |
1 |
0.6 |
720 |
25 |
30 |
50 |
820 |
765 |
85 |
170 |
420 |
295 |
40 |
30 |
63 |
|
BYT1-320/12 |
280 |
120 |
1.1 |
380 |
2.5 |
0.9 |
0.9 |
720 |
35 |
35 |
55 |
1035 |
970 |
100 |
190 |
515 |
433 |
44 |
35 |
165 |
|
BYT1-320/20 |
250 |
200 |
1.1 |
380 |
2.5 |
2.4 |
2 |
720 |
35 |
35 |
55 |
1130 |
1065 |
100 |
190 |
515 |
433 |
44 |
35 |
175 |
Забележка: Конкретни модели, структури и външни размери подлежат на промяна.
Структура и принцип на работа
Метод на спиране:
Нормално затворена – пружинна (задържаща) спирачка, освободена от хидравлично задвижване
Принцип на работа:
Електрическо освобождаване:Когато се захранва, моторът задвижва работното колело с висока скорост, генерирайки хидравлично налягане, което изтласква маслото от горната към долната част на буталото. Това бързо избутва буталото и тласкащия прът нагоре, като компресира товарната пружина и освобождава спирачката.
Захранване-изключване на спирачката:Когато работното колело спре, хидравличното налягане се освобождава и буталото бързо се връща в първоначалното си положение под силата на товарната пружина и собственото си тегло. Маслото се връща обратно към горната част на буталото и спирачката се задейства автоматично.
Основни компоненти:
Взривозащитеният електро-хидравличен задвижващ механизъм от серията BYT1 се състои основно от взривозащитен три-фазен асинхронен двигател, центробежна помпа, хидравличен цилиндър, бутало, тласкащ прът и товарна пружина. Валът на двигателя има куха структура с вътрешен квадратен вал за предаване на въртящия момент. По време на движение на тласкащия прът, прътът се плъзга свободно по квадратния вал вътре в кухия вал, като същевременно поддържа надеждно предаване на мощността. Маслоустойчивите гумени уплътнения в целия задвижващ механизъм ефективно предотвратяват изтичането на масло и навлизането на прах и влага.
Безопасност при загуба на захранване или повреди:
В случай на прекъсване на захранването или повреда на двигателя, хидравличната система незабавно се разхерметизира. Буталото се избутва назад от товарната пружина, тласкащият прът се прибира автоматично и спирачката се включва, осигурявайки безопасно спиране на оборудването в съответствие с принципа на-безопасния дизайн.
Инсталиране и съвместимост
Метод на инсталиране
Задвижващият механизъм трябва да бъде монтиран вертикално или под ъгъл, който не надвишава ±15 градуса, като свързващият прът е насочен нагоре. По време на монтажа долният монтажен отвор на задвижващия механизъм е закрепен към основата на спирачката, а мотовилката на напречната греда е свързана към спирачния лост. След монтажа задвижващият механизъм трябва да се движи като едно цяло и тласкащият прът не трябва да бъде подложен на радиални сили. Диаметърът на кабела на двигателя трябва да съответства на отвора на гумената подложка, за да се осигури правилно уплътнение; в противен случай взривозащитената-ефективност може да бъде компрометирана. Отварянето на капака, докато веригата е под напрежение, е строго забранено.
Стандарти за интерфейс
Монтажните размери отговарят на индустриалните стандарти. Всеки модел има определени параметри на размерите, включително размери на монтажния интерфейс за D, D1, D2, H, H1, L1, L2 и т.н. Стандартното захранване на двигателя е три-фазен променлив ток, подходящ за 380V, 660V или 1140V, 50Hz системи.
Алтернативни марки/модели
Серията BYT1 може да се използва директно с външни блокови спирачки от серия YWZ и служи като стандартно задвижване за електро-хидравлични барабанни спирачки. Основните модели включват BYT1-18Z/2, BYT1-25Z/4, BYT1-45Z (4/5/6), BYT1-90Z (6/8), BYT1-125Z/10, BYT1-180Z (8/10/12), BYT1-320Z (12/20) и др.
Опции за персонализиране и съвместимост при инсталиране
Серията BYT1 поддържа не-стандартно персонализиране. Можем да проектираме и произвеждаме продукти според изискванията на потребителя, включително специални напрежения (напр. 127V, 220V, 660V, 1140V), специални честоти (60Hz) и специални нива на тягата. В повечето случаи тази серия не изисква модификации на оригиналното оборудване, тъй като използва стандартни размери на монтажния интерфейс и е директно съвместима със спирачките от серията YWZ. Може директно да замени актуатори от същата серия. По време на монтажа просто свържете основата и лостовия механизъм, като следвате стандартните процедури.
