Описание

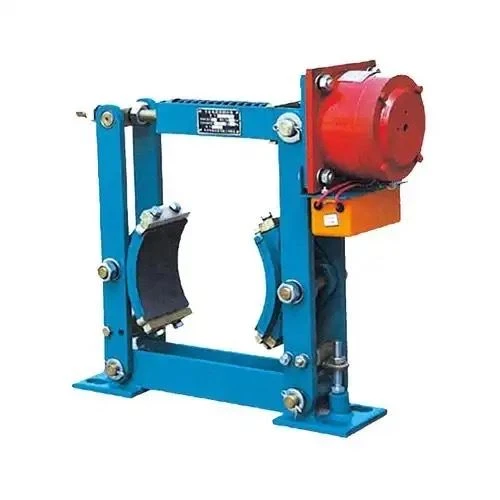

JZ Series Energy - Спестяване на електромагнитна спирачка на барабана

Цел и основни характеристики:

- широко използван за забавяне или спиране на паркиране на механични устройства за задвижване като повдигане, транспорт, металургия, минно дело, пристанища, докове и строителство.

- Размерите на инсталацията и параметрите на спирачния въртящ момент на спирачката отговарят на стандарта JB/ZQ4388-1997, а техническите изисквания отговарят на стандарта JB/T7685-2006.

- Безопасна и надеждна употреба.

- Висока честота на действие, енергия - спестяване.

- Зелено и екологично, свободна от азбест подплата.

Условия за употреба:

- Температура на околната среда: -25 градуса ~ 40 градуса.

- Относителната влажност на въздуха не трябва да надвишава 90%.

- Надморската височина на местоположението на използването не трябва да надвишава 2000 м.

- Не трябва да има запалими, експлозивни, корозивни газове или проводим прах в работната среда, които могат да корозират метали и да повредят изолацията.

- Външен дъжд и ерозия на сняг или корозивни газове и медии трябва да използват анти - корозионни продукти.

Значение на модела

product-857-243

product-2122-1647

Основни технически параметри

Спирачен модел	Диаметър на спирачното колело (mm)	Спирачен въртящ момент (N.m)	Разстояние от оттегляне (mm)	Тегло (kg)	Оборудван с електромагнит								Общо тегло (Kg)
					Модел	Номинално засмукване (N)	Разстояние за пътуване (мм)		Работна честота (C/h)	Ток (а)		Тегло (kg)
					Модел	Номинално засмукване (N)	Първоначално	Максимум	Работна честота (C/h)	Започнете	Поддържайте	Тегло (kg)
JZ-100	100	40	0.5	12.5	DT-100	1000	3	6	1200	2	0.020	3.5	16
JZ-200	200	160	0.6	19	DT-200	1000	3	6	1200	2	0.020	7	26
JZ-300	300	500	0.8	52	DT-315	2800	3.5	7	1200	3	0.025	12	64
JZ-400	400	1250	0.8	100	DT-400	5000	4	8	900	3.5	0.030	17	117
JZ-500	500	2500	0.8	167	DT-500	8000	4	8	900	6.5	0.035	33	200
JZ-600	600	5000	1.0	345	DT-600	10000	5	9	600	8	0.060	72	417

ЗАБЕЛЕЖКА: Няма да се уведомява допълнително за промени в използването на електромагнити. Електромагнитите с големи размери изискват допълнително разположение поради големия обем на електрическата контролна кутия.

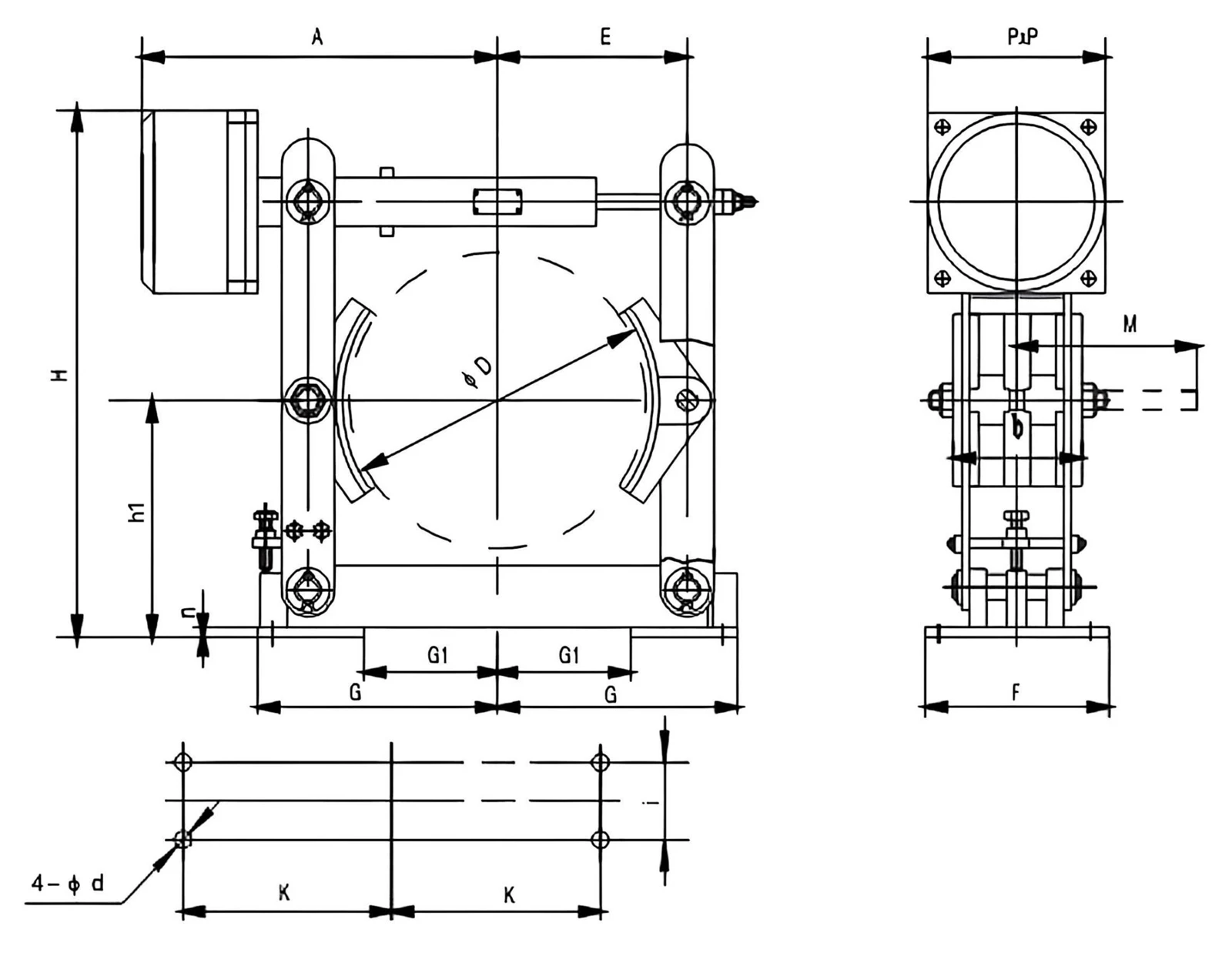

Основни общи размери

Единица: мм

Спирачен модел	A	b	D	d	E	F	G	G1	H	h1	i	K	M	n	P
JZ-100	230	70	100	13	165	75	125	45	300	100	40	110	145	6	132
JZ-200	290	80	200	17	215	100	208	108	435	170	60	175 (190)	126	8	132
JZ-300	385	140	300	22	295	130	290	140	600	240	80	250 (270)	160	10	167
JZ-300	385	140	300	22	295	130	290	140	600	240	80	250 (270)	160	10	167
JZ-400	505	180	400	22	350	180	350	190	782	320	130	325	210	12	243
JZ-500	577	200	500	22	490	200	405	225	950	400	150	380	250	16	243
JZ-600	675	240	600	26	560	220	500	250	1160	475	170	475	305	18	271

Забележка: 1. Когато поръчвате продукти с размери в скоби, моля, посочете.

2. Специфичните модели, структури и външни измерения подлежат на промяна.

3. Различни анти - корозия и не - стандартни продукти могат да бъдат произведени според нуждите на потребителя.

Въведение на продукта

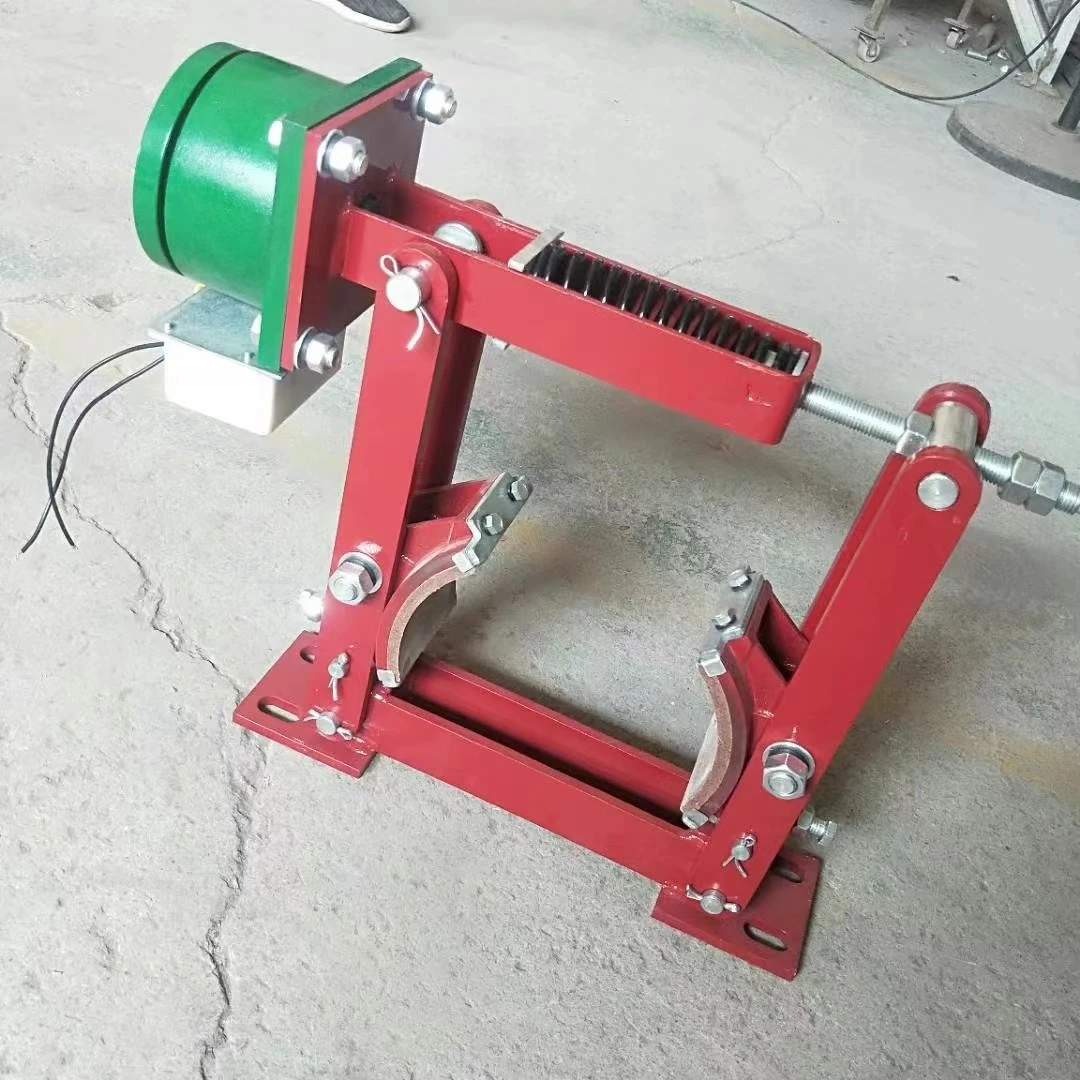

JZ Series Energy - Спестяването на електромагнитна спирачка на барабана е често използвано спирачно оборудване при повдигане, транспорт и други полета, с характеристики на безопасност, надеждност, пестене на енергия и опазване на околната среда. Има главно модели като JZ-100, JZ-200, JZ-300, JZ-400, JZ-500, JZ-600 и др. Обикновено затворени. След включване на захранването, електрическата контролна кутия възбужда електромагнитната намотка със силен ток, което води до бързо се изтегля арматурата и след това се превръща в слабо захранване на тока. Арматурата натиска винта, за да задвижва двете спирачни рамена, за да отворят (освобождават) блока на плочките; След като захранването бъде отрязано, под действието на пружинната сила винтът разделя арматурата, а спирачната рама задвижва блока на плочките, за да се затвори (задръжте спирачката), постигайки спиране.
